Proje Detayları

Çınar 1 HES Projesi, Düzce Kaynaşlı şehir merkezine 20 km mesafedeki Uğurköy’ü civarında yer almaktadır.

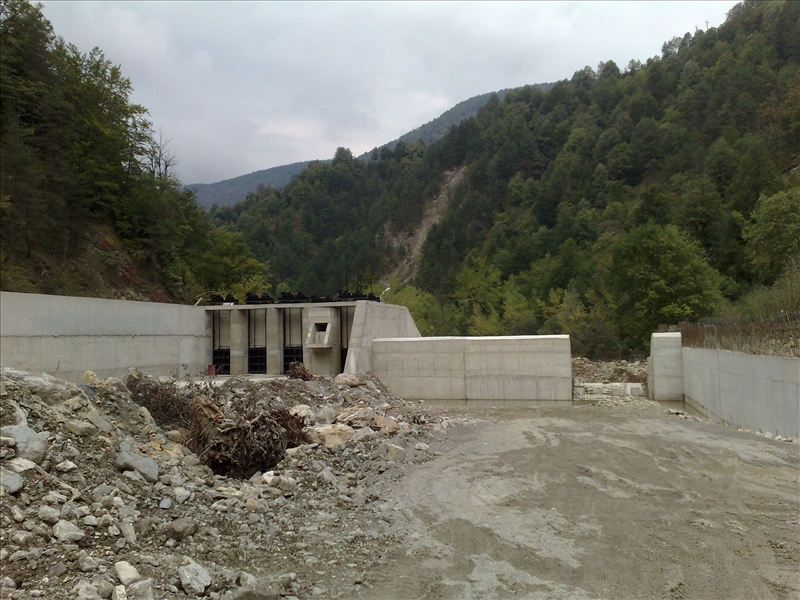

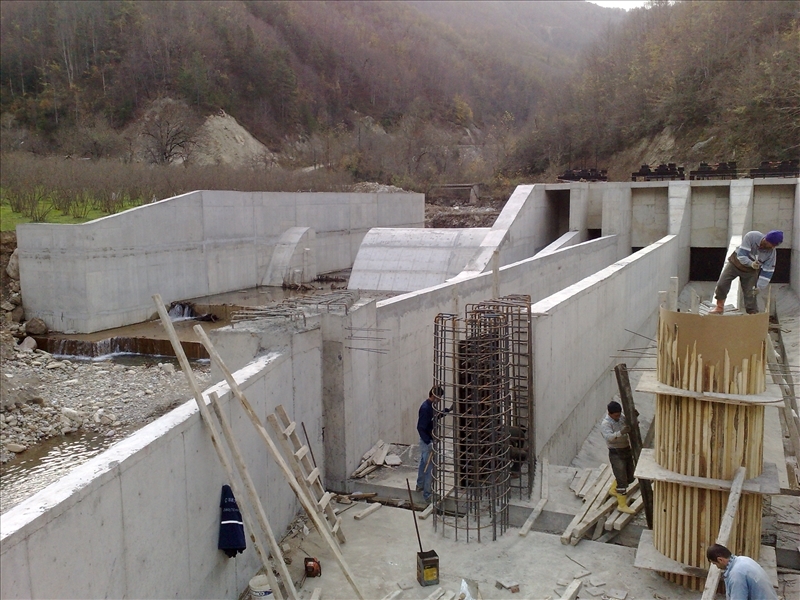

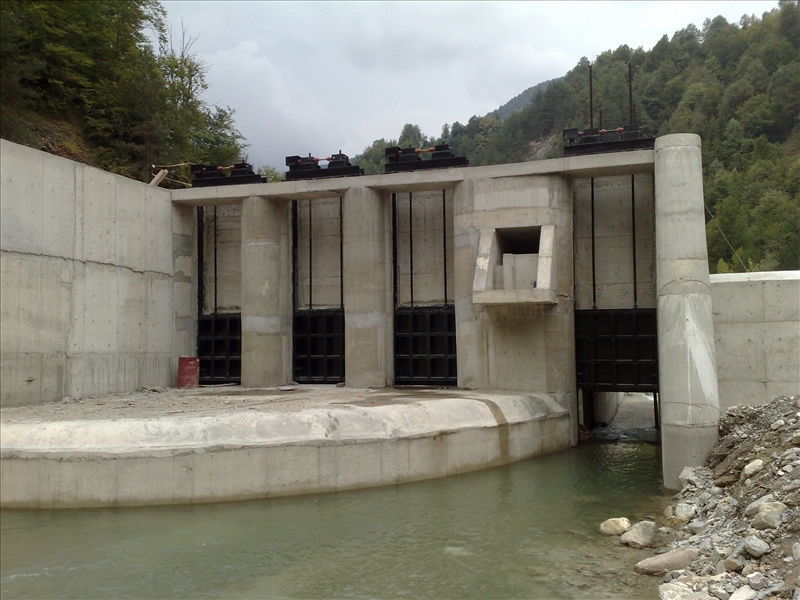

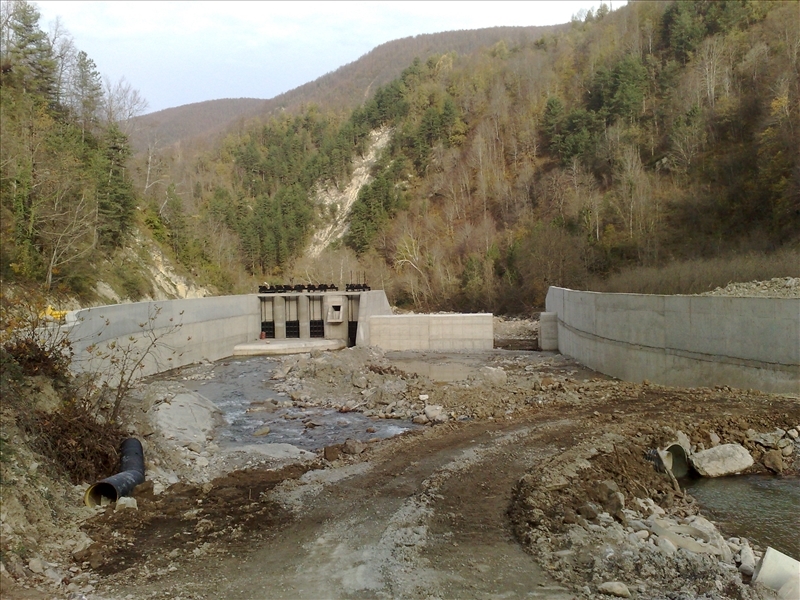

Proje kapsamında Hamamüstü ve Soğuksu derelerinde farklı regülatörler ile çevrilen sular farklı kotlardaki yükleme havuzlarına korige borular ile taşınmakta ve iki ayrı cebri boru ile santral binasına iletilmektedir.

Aynı santral binası içerisinde Koessler firması tarafından imal edilmiş yatay eksenli 1.27 MW gücünde ve 3.25 MW gücünde Francis tipi türbinler ile dikey eksenli 5.10 MW gücünde 6 jetli Pelton tipi makine yer almaktadır.

Francis türbinlerinin toplam tasarım debisi 8.0 m3/s ve sular yandan alışlı Hamamüstü regülatörü ile çevrilmektedir. Pelton makinenin ise tasarım debisi 3.30 m3/s ve tirol tipindeki Soğuksu regülatörü ile çevrilen sulardan elektrik üretmektedir.

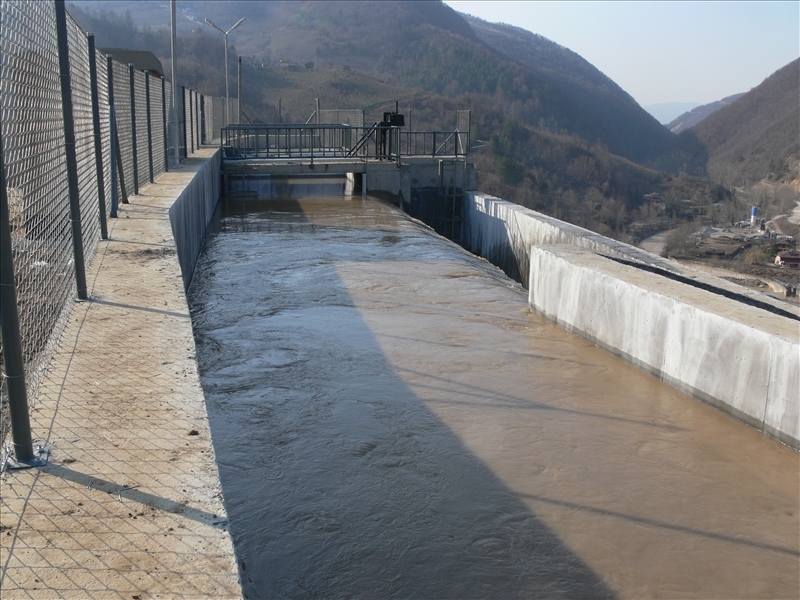

Soğuksu yükleme havuzunda Turkiyede ilk defa Erhard firması ile birlikte uygulanan debi ayar vanası yer almaktadır. Vana sayesinde havuzda taşkın suları savaklanmamaktadır. Böylelikle yükleme havuzu deşarj sistemi imalatı yapmaya gerek kalmamıştır.

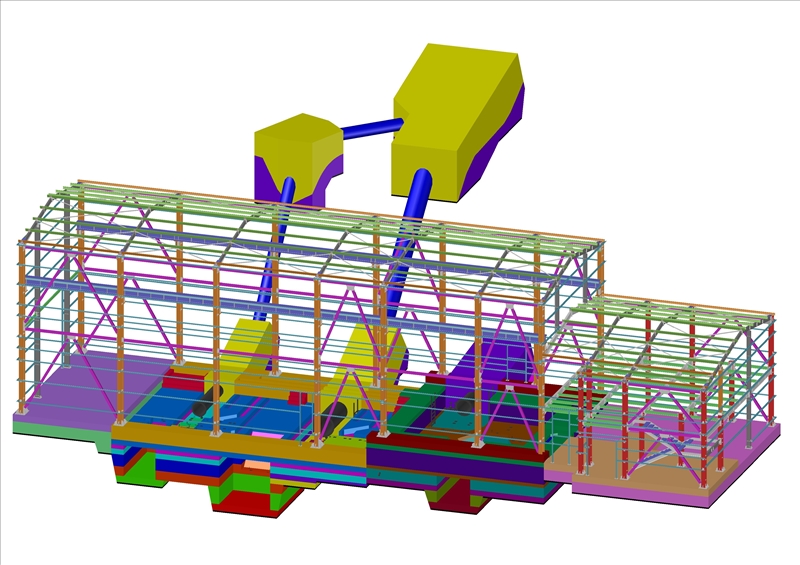

Çınar-1 HES santral binası dünyada bir eşi daha olmayan tasarımı ile mutlaka ziyaret edilmesi gereken bir tesistir.


  • Yatırımcı
  • Aycan Enerji Üretim AŞ
  • Yer
  • Beyköy/Düzce
  • Kurulu Güç
  • 9.60 MW
  • Tasarım Debisi
  • 3.30 ve 8.00 m³/s
  • Net Düşü
  • 62.37 m
  • Anlaşma Tarihi
  • 2010
  • Verilen Hizmetler
  • FR
  • FD
  • DD
  • Durum
  • Tamamlandı
